QAD031

m²

Coberta plana no transitable, no ventilada, enjardinada. Impermeabilització amb làmines de poliolefines.

75,68€

Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, ChovAFOAM 300 M "CHOVA", segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,52 mm d'espessor i 335 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu cimentós millorat C2 E, i cavalcaments fixats amb adhesiu cimentós millorat C2 E S1; CAPA DRENANT I FILTRANT: làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), ChovADREN DD "CHOVA", amb nòduls de 8 mm d'altura, amb geotèxtil de polipropilè incorporat; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor. El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

3,000

0,16

0,48

mt01arl030aa

m³

Argila expandida, subministrada en sacs, segons UNE-EN 13055-1.

0,100

135,87

13,59

mt09lec020b

m³

Beurada de ciment 1/3 CEM II/B-P 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Panell rígid de poliestirè expandit, segons UNE-EN 13163, mecanitzat lateral recte, de 20 mm d'espessor, resistència tèrmica 0,55 m²K/W, conductivitat tèrmica 0,036 W/(mK), per junta de dilatació.

0,010

1,34

0,01

mt08aaa010a

m³

Aigua.

0,014

1,50

0,02

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,075

33,86

2,54

mt16pxc010jd

m²

Panell rígid de poliestirè extrudit, ChovAFOAM 300 M "CHOVA", segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa, resistència tèrmica 1,2 m²K/W, conductivitat tèrmica 0,034 W/(mK), Euroclasse E de reacció al foc segons UNE-EN 13501-1, amb codi de designació XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(TH)-WL(T)0,7.

1,050

5,97

6,27

mt09mcr250a

kg

Adhesiu cimentós millorat, C2 E, amb temps obert ampliat, segons UNE-EN 12004, per a la fixació de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.

4,000

0,70

2,80

mt15rev011a

m²

Làmina impermeabilitzant flexible tipus EVAC, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,52 mm d'espessor i 335 g/m², segons UNE-EN 13956.

1,100

11,04

12,14

mt09mcr250b

kg

Adhesiu cimentós millorat, C2 E S1, amb temps obert ampliat i gran deformabilitat, segons UNE-EN 12004, per a la fixació de cavalcament de geomembranes, compost per ciments especials, àrids seleccionats i resines sintètiques.

0,300

3,00

0,90

mt14gdc010g

m²

Làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), ChovADREN DD "CHOVA", amb nòduls de 8 mm d'altura, amb geotèxtil de polipropilè incorporat, resistència a la compressió 150 kN/m² segons UNE-EN ISO 604 i capacitat de drenatge 4,6 l/(s·m).

1,050

3,26

3,42

mt01arj020

m³

Terra vegetal per plantació.

0,250

8,26

2,07

Subtotal materials:

45,29

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,114

24,50

2,79

mo113

h

Peó ordinari construcció.

0,368

20,46

7,53

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,190

24,50

4,66

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,190

21,75

4,13

mo054

h

Oficial 1ª muntador d'aïllaments.

0,063

25,32

1,60

mo101

h

Ajudant muntador d'aïllaments.

0,063

21,75

1,37

mo040

h

Oficial 1ª jardiner.

0,152

24,50

3,72

mo115

h

Peó jardiner.

0,152

20,46

3,11

Subtotal mà d'obra:

28,91

3

Costos directes complementaris

%

Costos directes complementaris

2,000

74,20

1,48

Cost de manteniment decennal: 62,81€ en els primers 10 anys.

Costos directes (1+2+3):

75,68

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 771-1:2011/A1:2016

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNE-EN 13055-1:2003

1.3.2003

1.6.2004

2+/4

Áridos ligeros. Parte 1: Áridos ligeros para hormigón, mortero e inyectado.

UNE-EN 13055-1/AC:2004

1.1.2010

1.1.2010

UNE-EN 13163:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNE-EN 998-2:2012

1.6.2011

1.6.2012

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNE-EN 13164:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

UNE-EN 12004:2008/A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNE-EN 13956:2013

1.10.2013

1.10.2013

1/2+/3/4

Láminas f lexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubier tas. Definiciones y características.

UNITAT D'OBRA QAD031: COBERTA PLANA NO TRANSITABLE, NO VENTILADA, ENJARDINADA. IMPERMEABILITZACIÓ AMB LÀMINES DE POLIOLEFINES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Es prestarà especial atenció a les incompatibilitats d'ús que s'especifiquen en les fitxes tècniques dels diferents elements que poguessin compondre la coberta (suport resistent, formació de pendents, barrera de vapor, aïllament tèrmic, impermeabilització i capes separadores).

CARACTERÍSTIQUES TÈCNIQUES

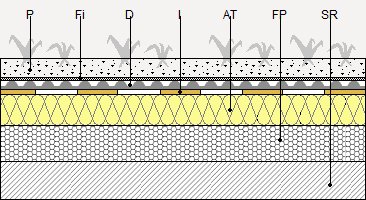

Coberta plana no transitable, no ventilada, enjardinada intensiva, tipus convencional, pendent del 1% al 5%. FORMACIÓ DE PENDENTS: mitjançant vorada de tremujals, aiguafons i juntes amb mestres de maó ceràmic buit doble i capa d'argila expandida, abocada en sec i consolidada en la seva superfície amb beurada de ciment, proporcionant una resistència a compressió de 1 MPa i con una conductivitat tèrmica de 0,087 W/(mK), amb espessor medi de 10 cm; amb capa de regularització de morter de ciment, industrial, M-5 de 4 cm d'espessor, acabat remolinat; AÏLLAMENT TÈRMIC: panell rígid de poliestirè extrudit, ChovAFOAM 300 M "CHOVA", segons UNE-EN 13164, de superfície llisa i mecanitzat lateral de mitja mossa, de 40 mm d'espessor, resistència a compressió >= 300 kPa; IMPERMEABILITZACIÓ: tipus monocapa, adherida, formada per una làmina impermeabilitzant flexible tipus EVAC, composta d'un doble full de poliolefina termoplàstica amb acetat de vinil etilè, amb ambdues cares revestides de fibres de polièster no teixides, de 0,52 mm d'espessor i 335 g/m², fixada al suport en tota la seva superfície mitjançant adhesiu cimentós millorat C2 E, i cavalcaments fixats amb adhesiu cimentós millorat C2 E S1; CAPA DRENANT I FILTRANT: làmina drenant i filtrant d'estructura nodular de polietilè d'alta densitat (PEAD/HDPE), ChovADREN DD "CHOVA", amb nòduls de 8 mm d'altura, amb geotèxtil de polipropilè incorporat; CAPA DE PROTECCIÓ: capa de terra vegetal per plantació de 25 cm d'espessor.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'abocament de residus d'obra sobre la capa vegetal.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'execució i el segellat dels junts ni l'execució d'acabats en les trobades amb paraments i desaigües.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

1,235

0,988

01 04 09

Residus de sorra i argiles.

0,105

0,066

17 01 01

Formigó (formigons, morters i prefabricats).

3,396

2,264

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,067

0,112

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,297

0,198

17 02 03

Plàstic.

0,013

0,022

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

1,538

0,961

Residus generats:

6,651

4,610

15 01 01

Envasos de paper i cartró.

0,643

0,857

17 02 03

Plàstic.

0,310

0,517

17 02 01

Fusta.

0,251

0,228

Envasos:

1,204

1,602

Total residus:

7,855

6,212
