NIG040

m²

Impermeabiliztació de galeries i balcons, amb làmines de PVC.

52,14€

Impermeabiliztació de galeries i balcons, amb geotèxtil no teixit compost per fibres de polièster unides per tiretes, GEOFIM 300 "CHOVA", amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m², sobre morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6, amb espessor medi de 4 cm i pendent del 1% al 5%, acabat remolinat, làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, col·locada solta sobre la capa separadora, fixada en encavalcaments mitjançant soldadura termoplàstica, i en les vores soldada a perfils colaminats de xapa i PVC-P i protegida amb capa separadora de geotèxtil no teixit compost per fibres de polièster unides per tiretes, GEOFIM 300 "CHOVA", amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m². El preu no inclou el paviment.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt09mor010c

m³

Morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6.

0,040

115,30

4,61

mt14gsa020ih

m²

Geotèxtil no teixit compost per fibres de polièster unides per tiretes, GEOFIM 300 "CHOVA", amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m², segons UNE-EN 13252.

2,100

1,56

3,28

mt15dan020b

m

Perfil colaminat de xapa d'acer i PVC-P, pla, per a remat d'impermeabilització en els extrems de les làmines de PVC-P i en trobades amb elements verticals.

0,400

2,61

1,04

mt15dac010c

m²

Làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, segons UNE-EN 13956.

1,050

10,92

11,47

Subtotal materials:

20,40

2

Mà d'obra

mo029

h

Oficial 1ª aplicador de làmines impermeabilitzants.

0,572

28,42

16,26

mo067

h

Ajudant aplicador de làmines impermeabilitzants.

0,572

25,28

14,46

Subtotal mà d'obra:

30,72

3

Costos directes complementaris

%

Costos directes complementaris

2,000

51,12

1,02

Cost de manteniment decennal: 2,09€ en els primers 10 anys.

Costos directes (1+2+3):

52,14

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.

EN 13956:2012

1.10.2013

1.10.2013

1/2+/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubiertas. Definiciones y características.

UNITAT D'OBRA NIG040: IMPERMEABILIZTACIÓ DE GALERIES I BALCONS, AMB LÀMINES DE PVC.

CARACTERÍSTIQUES TÈCNIQUES

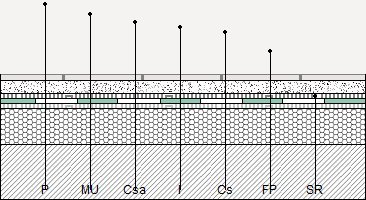

Impermeabiliztació de galeries i balcons, amb geotèxtil no teixit compost per fibres de polièster unides per tiretes, GEOFIM 300 "CHOVA", amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m², sobre morter de ciment CEM II/B-P 32,5 N tipus M-5, confeccionat en obra con 250 kg/m³ de ciment i una proporció en volum 1/6, amb espessor medi de 4 cm i pendent del 1% al 5%, acabat remolinat, làmina impermeabilitzant flexible de PVC-P, (fv), de 1,2 mm d'espessor, amb armadura de vel de fibra de vidre, i amb resistència a la intempèrie, col·locada solta sobre la capa separadora, fixada en encavalcaments mitjançant soldadura termoplàstica, i en les vores soldada a perfils colaminats de xapa i PVC-P i protegida amb capa separadora de geotèxtil no teixit compost per fibres de polièster unides per tiretes, GEOFIM 300 "CHOVA", amb una resistència a la tracció longitudinal de 3,45 kN/m, una resistència a la tracció transversal de 3,45 kN/m, una obertura de con a l'assaig de perforació dinàmica segons UNE-EN ISO 13433 inferior a 15 mm, resistència CBR a punxonament 0,8 kN i una massa superficial de 300 g/m².

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en projecció horitzontal, segons documentació gràfica de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà la superfície de qualsevol acció mecànica no prevista en el càlcul, fins que es procedeixi a la col·locació del paviment, no rebent-se cap element que pugui perforar la impermeabilització.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en projecció horitzontal, la superfície realment executada segons especificacions de Projecte, des de les cares interiors dels ampits o plastrons perimetrals que la limiten.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou el paviment.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

0,274

0,183

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,112

0,187

Residus generats:

0,386

0,369

17 02 03

Plàstic.

0,077

0,128

Envasos:

0,077

0,128

Total residus:

0,463

0,498
